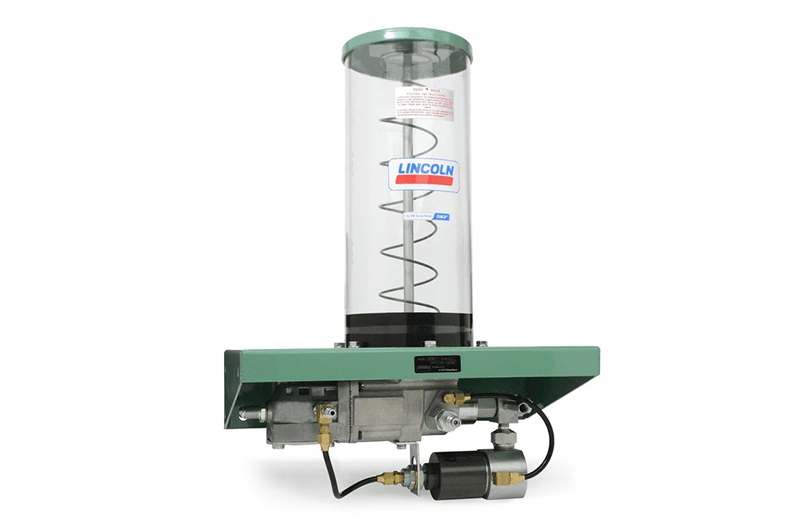

283167, sıvı yağ kullanılan tek hatlı merkezi yağlama sistemleri için tasarlanmış, pnömatik tahrikli ve pozitif deplasmanlı pistonlu bir pompadır.
Pompa ünitesi; hava motoru, geri dönüş valfi, süzgeçli dolum kapağı ve 82 bar emniyet valfini bir arada bulundurur. 7,1 litrelik rezervuarı ve 197 cm³/dk çıkış debisi sayesinde düzenli ve daha yüksek miktarda sıvı yağ beslemesine ihtiyaç duyulan endüstriyel uygulamalarda değerlendirilebilir.
Pompanın çalışma çevrimi harici bir 3/2 yollu hava valfi üzerinden kontrol edilir. Bu yapı, pompanın makine otomasyonu veya uygun bir harici kontrol sistemiyle birlikte çalışmasına olanak sağlar.
283167’nin hava motoru, basınçlı havadan aldığı enerjiyi piston hareketine dönüştürerek rezervuardaki yağı sisteme sevk eder.
Pozitif deplasman prensibi sayesinde yağlayıcı kontrollü şekilde ana hatta gönderilir.
Pompanın gerçek çalışma performansı; giriş hava basıncı, yağ viskozitesi, çalışma sıcaklığı, hat uzunluğu ve sistemde oluşan karşı basınca bağlı olarak değişebilir.
283167 için belirtilen çıkış debisi:
197 cm³/dk
değerindedir.
Bu kapasite, tek hatlı sistemdeki enjektörlerin ve yağlama noktalarının toplam yağ ihtiyacının karşılanmasına yardımcı olur.
Pompa kapasitesi belirlenirken yalnızca debi değil; toplam enjektör dozajı, yağlama çevrim sıklığı ve sistemin çalışma süresi de birlikte değerlendirilmelidir.
Pompanın maksimum çalışma basıncı:
70 bar / 1000 psi
olarak belirtilmiştir.
Bu basınç seviyesi, sıvı yağın tek hatlı dağıtım sistemi üzerinden yağlama noktalarına ulaştırılmasını destekler.
Sistemin normal çalışma basıncı; yağın viskozitesi, boru çapları, hat uzunluğu, kullanılan enjektörler ve çalışma sıcaklığına göre belirlenmelidir.
283167 üzerinde 82 bar emniyet valfi bulunmaktadır.
Bu değer ile pompanın belirtilen 70 bar maksimum çalışma basıncı birbiriyle karıştırılmamalıdır:
Emniyet valfi, sistemde istenmeyen aşırı basınç oluşması durumunda pompa ve diğer yağlama bileşenlerinin korunmasına yardımcı olur.
Kaynakta “çevrim oranı” olarak belirtilen 40:1 değeri, web sitesinde basınç oranı olarak ifade edilmelidir.
Pnömatik pistonlu pompalarda bu oran, hava giriş basıncı ile yağlayıcı tarafında teorik olarak oluşturulabilecek basınç arasındaki ilişkiyi gösterir.
Bununla birlikte 40:1 oranı, pompanın 40 kat hava basıncında sürekli çalıştırılabileceği anlamına gelmez. Pompanın ve sistem bileşenlerinin izin verilen maksimum çalışma basınçları esas alınmalıdır.
283167’nin çalışma çevriminin kontrol edilmesi için harici bir 3/2 yollu pnömatik valf kullanılması gerekir.
Sistem genel olarak:
Basınçlı Hava → 3/2 Hava Valfi → 283167 Pompa → Ana Hat → Tek Hatlı Enjektörler → Yağlama Noktaları
şeklinde yapılandırılabilir.
3/2 valf manuel olarak veya uygun bir solenoid valf ve kontrol sistemi üzerinden yönetilebilir. Otomatik uygulamalarda yağlama çevrimleri makine PLC’si veya ayrı bir kontrol ünitesiyle ilişkilendirilebilir.
Tek hatlı sistemlerde yağlama işlemi tamamlandıktan sonra ana hattaki basıncın düşürülmesi, uygun enjektörlerin bir sonraki çevrime hazırlanabilmesi açısından önemlidir.
283167’de bulunan geri dönüş valfi, yağlama çevrimi tamamlandıktan sonra sistem basıncının tahliye edilmesine yardımcı olur.
Böylece tek hatlı sistemin:
Basınçlandırma → Yağlama → Tahliye → Yeniden Hazırlık
çevrimi gerçekleştirilebilir.
283167, 7,1 litre kapasiteli rezervuara sahiptir.
Bu kapasite, daha küçük rezervuarlı tek hatlı pompalara göre daha uzun dolum aralıklarının oluşturulmasına yardımcı olabilir.
Rezervuar kapasitesi seçilirken sistemin günlük yağ tüketimi ve hedeflenen bakım/dolum periyodu dikkate alınmalıdır.
Rezervuar üzerinde bulunan süzgeçli dolum kapağı, yağ ekleme işlemi sırasında yabancı partiküllerin rezervuara girişini azaltmaya yardımcı olur.
Tek hatlı sistemlerde kullanılan enjektör ve dozajlama elemanlarının küçük geçişlere sahip olabilmesi nedeniyle temiz yağlayıcı kullanımı sistem güvenilirliği açısından önemlidir.
| Avantaj | Sağladığı Fayda |
|---|---|
| Tek Hatlı Sistem Uyumluluğu | Merkezi sıvı yağlama uygulamalarında kullanılabilir. |
| Pnömatik Tahrik | Basınçlı hava altyapısının bulunduğu tesislere kolayca entegre edilebilir. |
| Pozitif Deplasmanlı Yapı | Kontrollü yağlayıcı beslemesini destekler. |
| 197 cm³/dk Debi | Daha yüksek yağ tüketimine sahip sistemlerin beslenmesine yardımcı olur. |
| 70 Bar’a Kadar Çalışma Basıncı | Tek hatlı sıvı yağ sistemlerinin basınçlandırılmasını destekler. |
| 40:1 Basınç Oranı | Pnömatik tahrik ile gerekli yağlayıcı basıncının oluşturulmasına yardımcı olur. |
| 7,1 L Rezervuar | Dolum aralıklarının uzatılmasına katkı sağlar. |
| 82 Bar Emniyet Valfi | Aşırı basınca karşı sistem güvenliğini destekler. |
| Geri Dönüş Valfi | Yağlama sonrasında hat basıncının tahliye edilmesine yardımcı olur. |
| Süzgeçli Dolum Kapağı | Yağ dolumu sırasında yabancı partikül girişini azaltmaya yardımcı olur. |
| Harici Kontrol İmkânı | 3/2 yollu hava valfi üzerinden otomasyon sistemlerine entegre edilebilir. |
| Sıvı ve Sentetik Yağ Uyumluluğu | Uygun özellikteki farklı yağ türleriyle kullanılmasına olanak sağlar. |
| Teknik Özellik | 283167 Değeri |
|---|---|
| Çalışma Prensibi | Pnömatik tahrikli pistonlu pompa |
| Sistem Tipi | Tek Hatlı Merkezi Yağlama |
| Çalışma Sıcaklığı | -23 °C – +65 °C |
| Maksimum Çalışma Basıncı | 70 bar / 1000 psi |
| Emniyet Valfi | 82 bar |
| Yağlayıcı | Sıvı yağ / uygun sentetik yağ |
| Çıkış Sayısı | 1 |
| Çıkış Debisi | 197 cm³/dk |
| Basınç Oranı | 40:1 |
| Rezervuar Kapasitesi | 7,1 L |
| Yağlayıcı Çıkış Bağlantısı | 3/4 NPTF |
| Kontrol | Harici 3/2 yollu hava valfi |
| Hat Tahliyesi | Geri dönüş valfi |
| Dolum | Süzgeçli dolum kapağı |
| Ölçüler | 591 × 229 × 413 mm |
283167 ile bir önceki 83167, çalışma prensibi ve kapasite açısından oldukça yakın iki pompadır. En önemli ayrım kullanılan yağlayıcıdır.
| Özellik | 283167 | 83167 |
|---|---|---|
| Sistem | Tek Hatlı | Tek Hatlı |
| Tahrik | Pnömatik | Pnömatik |
| Yağlayıcı | Sıvı / sentetik yağ | NLGI 0–2 gres |
| Çıkış Debisi | 197 cm³/dk | 197 cm³/dk |
| Basınç Oranı | 40:1 | 40:1 |
| Rezervuar | 7,1 L | 5 kg |
| Çıkış Bağlantısı | 3/4 NPTF | 3/4 NPTF |
| Kontrol | Harici 3/2 hava valfi | Harici 3/2 hava valfi |
| Rezervuar Donanımı | Süzgeçli dolum kapağı | Sıyırma plakası |
| Emniyet Valfi | 82 bar | Var, ayar değeri kaynakta net değil |
| Maks. Çalışma Basıncı | 70 bar | Kaynak veri doğrulanmalı |
Web sitesindeki ürün gruplamasında bu iki modeli şu şekilde konumlandırmak oldukça anlaşılır olur:
283167 → Yüksek debili tek hatlı sıvı yağ pompası
83167 → Yüksek debili tek hatlı gres pompası
283167, düzenli ve merkezi sıvı yağ beslemesinin gerekli olduğu uygulamalarda değerlendirilebilir:
Grand Yağlama mühendislik ekibi; yağlama noktalarının sayısını, toplam yağ tüketimini, kullanılacak yağın viskozitesini, enjektör dozajlarını, çalışma sıcaklığını, hat uzunluklarını, gerekli sistem basıncını, yağlama çevrim sıklığını ve tesisin basınçlı hava altyapısını birlikte değerlendirir.
Bu verilere göre 283167 pompa, 3/2 yollu hava valfi, uygun tek hatlı enjektörler, borulama, kontrol ve güvenlik bileşenleri belirlenerek uygulamaya özel merkezi yağlama sistemi oluşturulur.
