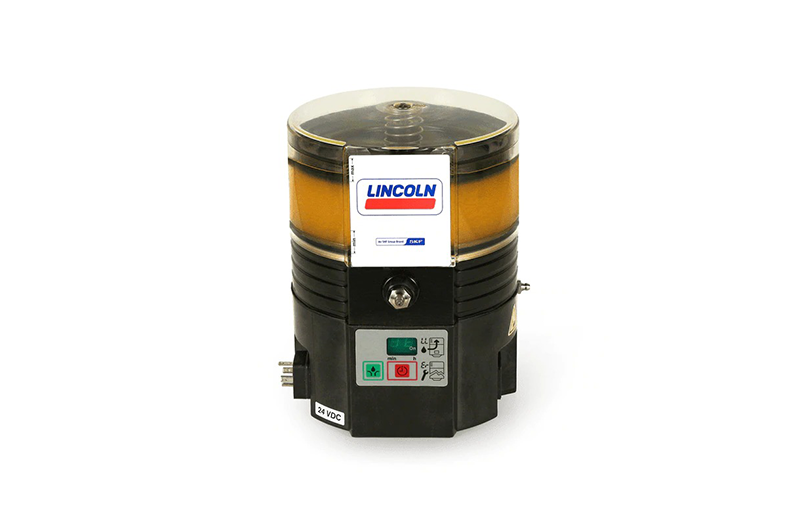

QLS 301, progresif merkezi yağlama sistemlerinde kullanılmak üzere tasarlanmış, elektrik tahrikli ve kompakt yapıya sahip bir yağlama pompasıdır.
Pompa, elektronik kontrol ünitesi, sensörler ve basınç emniyet valfi gibi sistemin temel bileşenlerini tek bir yapı içerisinde bir araya getirir. SSV progresif dağıtıcı ile birlikte 18 yağlama noktasına kadar kontrollü gres dağıtımı gerçekleştirilebilir.
Bu bütünleşik yapı; özellikle montaj alanının sınırlı olduğu mobil makinelerde ve küçük-orta ölçekli endüstriyel ekipmanlarda kurulumun sadeleştirilmesine, harici komponent ihtiyacının azaltılmasına ve daha kompakt bir merkezi yağlama sistemi oluşturulmasına yardımcı olur.
QLS 301’in önemli özelliklerinden biri, dahili elektronik kontrol sistemine sahip olmasıdır.
Yağlama çevrimlerinin sistem üzerinden kontrol edilebilmesi sayesinde harici bir kontrol ünitesine duyulan ihtiyaç birçok uygulamada azaltılabilir. Yağlama periyotları makinenin çalışma koşullarına göre düzenlenerek sistemin otomatik olarak çalışması sağlanabilir.
Sensör ve kontrol fonksiyonları sayesinde sistemin çalışma durumu takip edilerek yağlama sürecinin daha kontrollü yönetilmesine olanak sağlanır.
QLS 301, SSV progresif dağıtıcıyla birlikte çalışacak şekilde yapılandırılabilir.
Pompadan gönderilen gres SSV dağıtıcıya ulaştığında, dağıtıcı içerisindeki pistonların sıralı hareketiyle yağlayıcı farklı çıkışlara kontrollü olarak iletilir.
Uygun dağıtıcı konfigürasyonuyla 18 noktaya kadar yağlama gerçekleştirilebilir. Böylece tek bir kompakt sistem üzerinden makinenin farklı bölgelerindeki rulman, yatak, burç ve hareketli bağlantı noktalarının otomatik olarak yağlanması mümkün hale gelir.
QLS 301 rezervuarında bulunan yaylı baskı plakası, gresin pompa besleme bölgesine doğru yönlendirilmesine yardımcı olur.
Bu yapı özellikle pompanın hareketli veya farklı montaj pozisyonlarına maruz kalabildiği uygulamalarda yağlayıcı beslemesinin sürekliliğini destekler.
Bu nedenle sistem, uygun montaj ve çalışma koşulları sağlandığında mobil ve döner uygulamalarda da değerlendirilebilir.
Merkezi yağlama sistemlerinde hat tıkanıklığı veya yüksek karşı basınç sistem basıncının yükselmesine neden olabilir.
QLS 301 içerisinde bulunan basınç emniyet valfi, sistemin aşırı basınca karşı korunmasına yardımcı olan önemli bir güvenlik bileşenidir.
Entegre yapısı sayesinde ilave komponent ve bağlantı ihtiyacı azaltılarak daha sade bir sistem kurulumu elde edilebilir.
| Avantaj | Sağladığı Fayda |
|---|---|
| Kompakt Hepsi Bir Arada Tasarım | Pompa, kontrol ve temel sistem bileşenlerinin tek yapıda toplanması montajı sadeleştirir. |
| 18 Noktaya Kadar Yağlama | SSV progresif dağıtıcı ile çok sayıda yağlama noktasının merkezi olarak beslenmesini sağlar. |
| Dahili Elektronik Kontrol | Yağlama çevrimlerinin otomatik ve kontrollü şekilde yönetilmesine olanak sağlar. |
| Entegre Basınç Emniyet Valfi | Sistemin aşırı basınca karşı korunmasına yardımcı olur. |
| Yaylı Baskı Plakası | Gresin pompa besleme bölgesine yönlendirilerek daha kararlı yağlayıcı beslemesinin sağlanmasına katkıda bulunur. |
| Mobil Uygulamalara Uygunluk | Kompakt yapı ve baskı plakası, uygun koşullarda hareketli ekipmanlarda kullanım avantajı sağlar. |
| Progresif Sistem Kontrolü | SSV dağıtıcının sıralı çalışma prensibi sistem çevriminin takip edilmesini kolaylaştırır. |
| Farklı Besleme Gerilimleri | DC ve AC seçenekleri sayesinde mobil ve sabit endüstriyel uygulamalara uyarlanabilir. |
| Yüksek Koruma Sınıfı | IP6K9K yapısı zorlu çevresel koşullarda kullanım için yüksek seviyede koruma sağlar. |
| Kurulum Süresinin Azaltılması | Entegre bileşenler harici bağlantı ve ekipman ihtiyacını azaltarak kurulumu kolaylaştırır. |
| Teknik Özellik | QLS 301 Değeri |
|---|---|
| Çalışma Prensibi | Elektrik tahrikli pistonlu pompa |
| Sistem Tipi | Progresif merkezi yağlama |
| Çalışma Sıcaklığı | -25 °C – +70 °C |
| Maksimum Çalışma Basıncı | 205 bar / 2975 psi |
| Yağlayıcı | NLGI 2’ye kadar uygun gresler / akışkan gresler* |
| Yağlama Noktası | 18 noktaya kadar |
| Pompa Debisi | 1,0 cm³/dk |
| Rezervuar Kapasitesi | 1 litre |
| DC Besleme | 12 / 24 VDC |
| AC Besleme | 115 / 230 VAC – 50/60 Hz |
| Koruma Sınıfı | IP6K9K / NEMA 4 |
| Minimum Ölçü | 237 × 215 × 230 mm |
| Maksimum Ölçü | 237 × 235 × 270 mm |
| Dağıtıcı | SSV progresif dağıtıcı |
| Kontrol | Dahili elektronik kontrol sistemi |
| Basınç Koruması | Dahili basınç emniyet valfi |
* Kullanılacak gresin pompalanabilirliği; sıcaklık, yağlayıcı özellikleri ve çalışma koşullarına göre ayrıca değerlendirilmelidir.
QLS 301 özellikle kompakt, otomatik ve çok noktalı progresif yağlama sistemine ihtiyaç duyulan mobil ve sabit ekipmanlarda değerlendirilebilir.
Başlıca uygulama alanları:
QLS 301 gibi entegre pompa çözümleri, özellikle sınırlı montaj alanında pompa, kontrol ve dağıtım fonksiyonlarının kompakt şekilde bir araya getirilmesinin önemli olduğu uygulamalarda avantaj sağlar.
Grand Yağlama mühendislik ekibi; yağlama noktalarının sayısını ve tüketimini, kullanılacak gresin özelliklerini, çalışma sıcaklığını, hat uzunluklarını, gerekli yağlama çevrimini ve makinenin elektrik altyapısını değerlendirerek uygun pompa ve SSV dağıtıcı konfigürasyonunu belirler.
Böylece makineye özel, kurulumu kolay ve kontrollü bir progresif merkezi yağlama sistemi oluşturulur.
