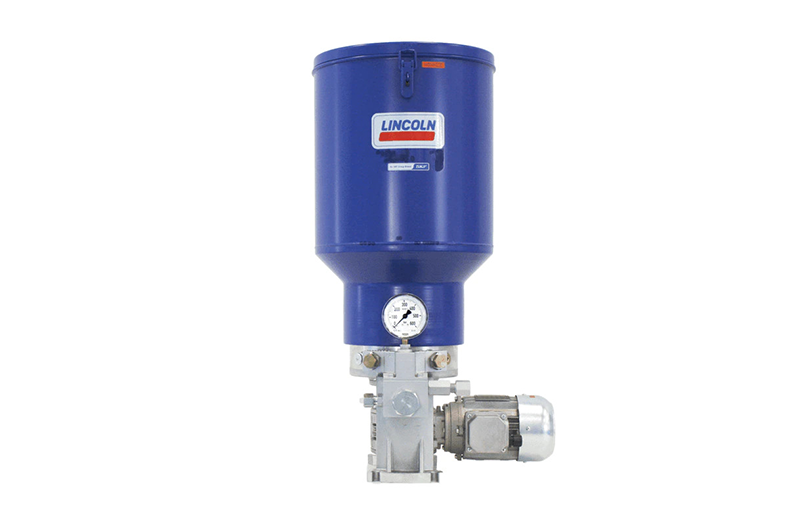

ZPU 01 ve ZPU 02, küçük ve orta ölçekli çift hatlı ve progresif merkezi yağlama sistemlerinde kullanılmak üzere tasarlanmış, elektrik tahrikli pistonlu yağlama pompalarıdır.
400 bar’a kadar çalışma basıncı sayesinde yağlayıcının yüksek sistem direncinin bulunduğu uygulamalarda güvenilir şekilde sevk edilmesini destekler. 10 ve 30 litrelik rezervuar seçenekleriyle sunulan pompalar, uygun çalışma koşullarında NLGI 2 sınıfına kadar gresler ve minimum 40 mm²/s viskoziteye sahip sıvı yağlarla kullanılabilir.
ZPU 01 ve ZPU 02 arasındaki temel fark pompalama kapasitesidir. ZPU 01 800 cm³/saat, ZPU 02 ise 1600 cm³/saat çıkış debisine sahiptir.
Grand Yağlama olarak pompa seçimini yalnızca sistem büyüklüğüne göre değil; yağlama noktalarının toplam tüketimi, hat uzunluğu, yağlayıcı özellikleri, çalışma sıcaklığı ve sistemde oluşabilecek karşı basıncı birlikte değerlendirerek gerçekleştiriyoruz.
Çift hatlı merkezi yağlama sistemlerinde pompa, iki ana hattın dönüşümlü olarak basınçlandırılmasını sağlayan sistem yapısının temel besleme kaynağıdır.
ZPU 01/02’nin 400 bar’a kadar basınç kapasitesi, özellikle uzun hatların ve çok sayıda yağlama noktasının bulunduğu uygulamalarda gerekli sistem basıncının oluşturulmasını destekler.
Pompa; uygun yön değiştirme, kontrol ve çift hatlı dağıtıcı bileşenleriyle birlikte sistemin bir parçası olarak yapılandırılmalıdır.
ZPU 01 ve ZPU 02 aynı zamanda progresif merkezi yağlama sistemlerinin ana pompası olarak kullanılabilir.
Bu yapılandırmada pompadan çıkan yağlayıcı, uygun progresif dağıtıcılara gönderilir. Dağıtıcı pistonlarının sıralı hareketi sayesinde yağlayıcı sistem içerisindeki farklı noktalara kontrollü olarak ulaştırılır.
Yüksek basınç kapasitesi, özellikle daha geniş progresif sistemlerin beslenmesinde avantaj sağlar.
ZPU serisinin öne çıkan özelliklerinden biri 400 bar / 5800 psi maksimum çalışma basıncıdır.
Merkezi yağlama sistemlerinde gerekli basınç;
bağlı olarak önemli ölçüde değişebilir.
Bu nedenle 400 bar değeri pompanın maksimum kapasitesini ifade eder; sistemin sürekli olarak bu basınçta çalıştırılması gerektiği anlamına gelmez.
İki model arasındaki en önemli seçim kriterlerinden biri sistemin ihtiyaç duyduğu toplam yağlayıcı miktarıdır.
ZPU 01: 800 cm³/saat
ZPU 02: 1600 cm³/saat
ZPU 02’nin nominal çıkış kapasitesi ZPU 01’in iki katıdır. Bu nedenle yağlama noktalarının toplam tüketiminin veya gerekli yağlama çevriminin daha yüksek olduğu sistemlerde ZPU 02 değerlendirilebilir.
Pompa seçimi yapılırken yalnızca nokta sayısına değil, her noktanın bir çevrimde ihtiyaç duyduğu yağlayıcı miktarına ve istenen çevrim süresine bakılması gerekir.
ZPU 01/02 uygun konfigürasyonda NLGI 2 sınıfına kadar greslerle ve minimum 40 mm²/s viskoziteye sahip sıvı yağlarla kullanılabilir.
Bu özellik aynı pompa serisinin farklı endüstriyel yağlama uygulamalarına uyarlanmasına olanak sağlar.
Özellikle düşük sıcaklıklarda gresin pompalanabilirliği ve yağın gerçek çalışma viskozitesi ayrıca değerlendirilmelidir.
ZPU serisi 10 ve 30 litre rezervuar seçenekleriyle yapılandırılabilir.
Rezervuar kapasitesi belirlenirken sistemin toplam tüketimi, günlük çalışma süresi, hedeflenen dolum aralığı ve bakım planı dikkate alınmalıdır.
Daha büyük rezervuar her uygulamada daha iyi bir seçim değildir; doğru kapasite, sistemin gerçek yağlayıcı tüketimine göre belirlenmelidir.
| Avantaj | Sağladığı Fayda |
|---|---|
| Çift Hatlı ve Progresif Kullanım | Aynı pompa serisinin iki farklı merkezi yağlama sistemi yapısında kullanılmasına olanak sağlar. |
| 400 Bar’a Kadar Basınç | Yüksek sistem direncinin oluşabileceği uygulamaların beslenmesini destekler. |
| İki Farklı Debi Seçeneği | Sistem tüketimine göre ZPU 01 veya daha yüksek kapasiteli ZPU 02 seçilebilir. |
| Gres ve Yağ Uyumluluğu | Farklı yağlayıcıların kullanıldığı merkezi yağlama uygulamalarına uyarlanabilir. |
| 10 / 30 L Rezervuar | Yağlayıcı tüketimine göre uygun rezervuar kapasitesinin seçilmesine olanak verir. |
| Elektrik Tahrikli Çalışma | Merkezi yağlama işleminin otomatik sistem içerisinde gerçekleştirilmesini sağlar. |
| IP65 Koruma | Tozlu ve zorlu endüstriyel çalışma ortamlarında ekipmanın korunmasına katkı sağlar. |
| Yüksek Basınçlı Sistemlere Uygunluk | Uzun hatlar ve yüksek karşı basıncın bulunduğu uygulamalarda sistem tasarımını destekler. |
| Farklı Şebeke Seçenekleri | 50 ve 60 Hz elektrik altyapılarına yönelik farklı gerilim seçenekleri sunar. |
| Teknik Özellik | ZPU 01 / ZPU 02 |
|---|---|
| Çalışma Prensibi | Elektrik tahrikli pistonlu pompa |
| Sistem Tipi | Çift Hatlı / Progresif |
| Çalışma Sıcaklığı | -20 °C – +70 °C |
| Maksimum Çalışma Basıncı | 400 bar / 5800 psi |
| Gres | NLGI 2’ye kadar |
| Sıvı Yağ | Minimum 40 mm²/s viskozite |
| Çıkış Sayısı | 2 çıkışa kadar |
| ZPU 01 Debisi | 800 cm³/saat |
| ZPU 02 Debisi | 1600 cm³/saat |
| Rezervuar Kapasiteleri | 10 / 30 L |
| Besleme – 50 Hz | 380–420 VAC |
| Besleme – 60 Hz | 440–480 VAC |
| Koruma Sınıfı | IP65 |
| Minimum Ölçü | 514 × 379 × 317 mm |
| Maksimum Ölçü | 754 × 431 × 337 mm |
| ZPU 01 | ZPU 02 | |
|---|---|---|
| Maksimum Basınç | 400 bar | 400 bar |
| Çıkış Debisi | 800 cm³/saat | 1600 cm³/saat |
| Sistem Tipi | Çift Hatlı / Progresif | Çift Hatlı / Progresif |
| Yağlayıcı | Yağ / NLGI 2’ye kadar gres | Yağ / NLGI 2’ye kadar gres |
| Rezervuar | 10 / 30 L | 10 / 30 L |
Dolayısıyla seçimde temel kriterlerden biri sistemin toplam yağlayıcı ihtiyacıdır. Daha yüksek debiye ihtiyaç duyulan uygulamalarda ZPU 02 öne çıkarken, daha düşük tüketimli sistemlerde ZPU 01 yeterli olabilir.
ZPU serisi özellikle yüksek basınçlı merkezi yağlama gerektiren küçük ve orta ölçekli sistemlerde değerlendirilebilir:
Kaynak metinde pompanın “50 m çap içerisindeki noktalara yağlayıcı sevki” yapabileceği belirtilmiş. Bunu Grand Yağlama ürün sayfasında doğrudan kesin bir performans değeri olarak kullanmanızı önermiyorum.
Bir merkezi yağlama sisteminde erişilebilir hat mesafesi yalnızca pompanın maksimum basıncına bağlı değildir. Gres kıvamı, sıcaklık, boru çapı, hat geometrisi, dağıtıcılar, nokta sayısı ve karşı basınç gerçek erişim mesafesini önemli ölçüde etkiler.
Bu nedenle daha güvenli ifade:
“Uygun sistem tasarımında uzun hat mesafelerine sahip merkezi yağlama uygulamalarında kullanılabilir.”
şeklinde olabilir.
Grand Yağlama mühendislik ekibi; yağlama noktalarının sayısını, her noktanın tüketimini, toplam gerekli debiyi, kullanılacak yağlayıcıyı, çalışma sıcaklığını, hat uzunluklarını, sistem basınç kayıplarını ve gerekli yağlama çevrimini birlikte değerlendirir.
Bu verilere göre ZPU 01 veya ZPU 02 pompa, uygun çift hatlı ya da progresif dağıtıcılar, kontrol elemanları, borulama ve rezervuar kapasitesi belirlenerek uygulamaya özel merkezi yağlama sistemi oluşturulur.
