82886 ve 83668, gres kullanılan tek hatlı merkezi yağlama sistemleri için geliştirilmiş, pnömatik tahrikli pozitif deplasmanlı pistonlu pompalardır.
Pompanın ileri hareketi basınçlı hava, geri dönüşü ise yay mekanizması ile gerçekleştirilir. İleri strok sırasında gres ana hatta gönderilir; geri dönüş sırasında tahliye valfi devreye girerek hattaki basıncın serbest bırakılmasını sağlar.
Her iki model de 7,4 cm³/strok yağlayıcı çıkışı, 82–240 bar çalışma basıncı ve NLGI 0–2 gres uyumluluğuyla kompakt tek hatlı yağlama uygulamalarında kullanılabilir.
82886 ve 83668 arasındaki temel yapı farkı, verilen bilgilere göre rezervuar kapasitesi ve buna bağlı fiziksel ölçülerdir. Ancak model-kapasite eşleşmesi teknik dokümandan doğrulanmadan kesinleştirilmemelidir.
82886/83668 serisinde pistonun ileri hareketi basınçlı hava ile gerçekleştirilir.
Yağlama çevrimi tamamlandıktan ve hava beslemesi kaldırıldıktan sonra yay mekanizması pistonu başlangıç konumuna geri getirir.
Bu yapı sayesinde pompanın geri dönüş hareketi için ayrıca basınçlı hava uygulanmasına ihtiyaç duyulmaz ve kompakt bir çalışma mekanizması elde edilir.
Pompa her ileri strok sırasında:
7,4 cm³/strok
gresi ana hatta gönderir.
Pozitif deplasman prensibi, her çalışma çevriminde belirli miktarda yağlayıcının sisteme sevk edilmesini sağlar.
Pompanın sistem için yeterli olup olmadığı belirlenirken tek strok kapasitesi; sistemdeki enjektörlerin toplam dozaj ihtiyacı ve gerekli yağlama çevrim sıklığıyla birlikte değerlendirilmelidir.
Kaynak teknik verilere göre 82886/83668 serisinin çalışma basıncı:
Minimum 82 bar – Maksimum 240 bar
aralığındadır.
Yüksek basınç kapasitesi, gresin ana hat ve tek hatlı enjektörler üzerinden yağlama noktalarına ulaştırılmasını destekler.
Gerçek çalışma basıncı; giriş hava basıncı, gres kıvamı, çalışma sıcaklığı, boru çapları, hat uzunluğu ve sistemde oluşan karşı basınca göre değişebilir.
Pompa serisi:
NLGI 0 / NLGI 1 / NLGI 2
sınıfı greslerle kullanılmak üzere tasarlanmıştır.
Özellikle NLGI 2 gibi daha yüksek kıvamlı greslerde çalışma sıcaklığı önemli bir faktördür. Düşük sıcaklıkta artan akış direnci nedeniyle gresin pompalanabilirliği ve sistem basıncı uygulamaya göre değerlendirilmelidir.
Kaynakta “çevrim oranı” olarak verilen 20:1 değeri, pnömatik pompanın yapısı dikkate alındığında web sitesinde basınç oranı olarak ifade edilmelidir.
Bu oran, hava giriş basıncı ile yağlayıcı tarafında oluşturulabilecek teorik çıkış basıncı arasındaki ilişkiyi gösterir.
Tek hatlı gres sistemlerinde pompanın yalnızca basınç oluşturması yeterli değildir. Yağlama çevriminin ardından ana hat basıncının düşürülmesi de gerekir.
82886/83668’de pompa geri dönerken tahliye valfi devreye girerek ana hattaki basıncın serbest bırakılmasını sağlar.
Böylece uygun tek hatlı enjektörler yeniden dolum/reset sürecine geçerek bir sonraki yağlama çevrimine hazırlanabilir.

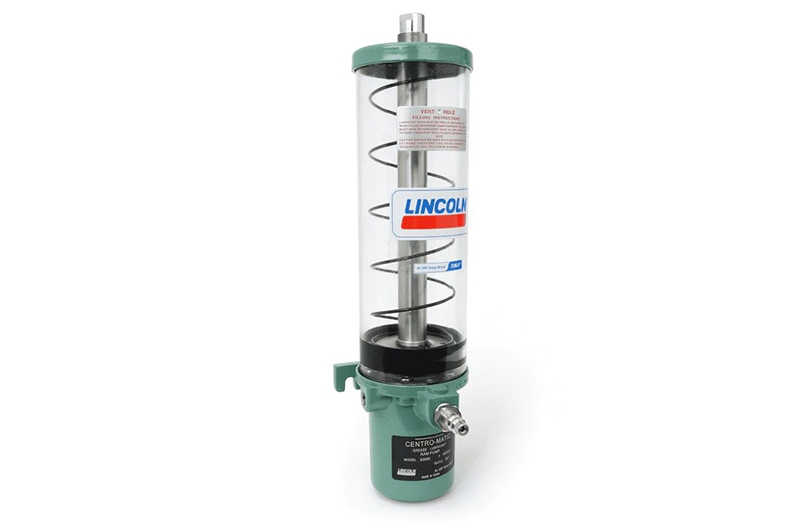

Pompalarda gres kullanımına uygun akrilik rezervuar ve sıyırma plakası bulunur.
Sıyırma plakası, gresin rezervuar içerisinde pompa emiş bölgesine doğru yönlendirilmesine ve rezervuar yüzeylerinde kalan yağlayıcı miktarının azaltılmasına yardımcı olur.
Şeffaf akrilik yapı ise gres seviyesinin dışarıdan görsel olarak kontrol edilmesini kolaylaştırır.
Seride:
0,5 kg ve 2,0 kg
rezervuar seçenekleri bulunmaktadır.
Düşük yağlayıcı tüketimi ve sınırlı montaj alanına sahip makinelerde küçük rezervuar; daha yüksek tüketim veya daha uzun dolum aralığı istenen uygulamalarda ise büyük rezervuar seçeneği değerlendirilebilir.
| Avantaj | Sağladığı Fayda |
|---|---|
| Tek Hatlı Sistemlere Uygunluk | Merkezi gres yağlama uygulamalarında kompakt bir pompa çözümü sağlar. |
| Pnömatik Tahrik | Basınçlı hava altyapısına sahip makinelerde kullanılabilir. |
| Yaylı Geri Dönüş | Pistonun geri hareketini mekanik olarak gerçekleştirir. |
| Pozitif Deplasman Prensibi | Her çevrimde kontrollü miktarda gres beslenmesini destekler. |
| 7,4 cm³/Strok Çıkış | Sistem ihtiyacına göre belirli miktarda gresin ana hatta gönderilmesini sağlar. |
| 240 Bar’a Kadar Basınç | Gres kullanılan tek hatlı sistemlerin beslenmesini destekler. |
| NLGI 0–2 Uyumluluğu | Farklı kıvamlardaki greslerle kullanılmasına olanak sağlar. |
| Otomatik Hat Tahliyesi | Yağlama çevriminin ardından sistemin yeniden hazırlanmasına yardımcı olur. |
| Sıyırma Plakası | Gresin pompa emiş bölgesine doğru beslenmesini destekler. |
| İki Rezervuar Seçeneği | Yağ tüketimi ve montaj alanına göre uygun kapasitenin seçilmesini sağlar. |
| Şeffaf Rezervuar | Gres seviyesinin görsel olarak kontrol edilmesini kolaylaştırır. |
| Teknik Özellik | 82886 / 83668 Değeri |
|---|---|
| Çalışma Prensibi | Pnömatik tahrikli pistonlu pompa – Single Stroke |
| Sistem Tipi | Tek Hatlı Merkezi Yağlama |
| Çalışma Sıcaklığı | -18 °C – +65 °C |
| Çalışma Basıncı | 82–240 bar |
| Yağlayıcı | NLGI 0 / 1 / 2 gres |
| Çıkış Sayısı | 1 |
| Çıkış Miktarı | 7,4 cm³/strok |
| Basınç Oranı | 20:1 |
| Rezervuar Kapasiteleri | 0,5 / 2,0 kg |
| Yağlayıcı Çıkış Bağlantısı | 1/4 NPTF |
| İleri Hareket | Pnömatik |
| Geri Dönüş | Yay mekanizması |
| Hat Tahliyesi | Geri dönüş sırasında |
| Rezervuar Yapısı | Akrilik, sıyırma plakalı |
| Minimum Ölçü | 263 × 133 × 152 mm |
| Maksimum Ölçü | 470 × 133 × 152 mm |
Gönderdiğiniz teknik verilerde iki model için iki farklı rezervuar kapasitesi verilmiş:
0,5 kg ve 2,0 kg
Aynı şekilde minimum ve maksimum ölçüler de farklı:
263 × 133 × 152 mm
470 × 133 × 152 mm
Büyük rezervuarın daha uzun gövde ölçüsüne sahip olması mantıklı olmakla birlikte, kaynakta hangi model numarasının hangi rezervuara karşılık geldiği açıkça belirtilmediği için bunu doğrulamadan:
“82886 = 0,5 kg”
“83668 = 2,0 kg”
şeklinde kesin yazmamak daha güvenli olur.
Bu iki ürün ailesi teknik açıdan birbirinin sıvı yağ ve gres versiyonları olarak konumlandırılabilir:
| Özellik | 82885 / 83667 | 82886 / 83668 |
|---|---|---|
| Sistem Tipi | Tek Hatlı | Tek Hatlı |
| Yağlayıcı | Sıvı / sentetik yağ | NLGI 0–2 gres |
| Tahrik | Pnömatik | Pnömatik |
| Geri Dönüş | Yay | Yay |
| Çıkış Miktarı | 7,4 cm³/strok | 7,4 cm³/strok |
| Basınç Oranı | 20:1 | 20:1 |
| Maks. Basınç | 70 bar | 240 bar |
| Rezervuar | 0,6 / 2,0 L | 0,5 / 2,0 kg |
| Rezervuar Donanımı | Süzgeçli dolum kapağı | Sıyırma plakası |
| Temel Kullanım | Tek hatlı yağlama | Tek hatlı gres yağlama |
Böylece ürün gruplarını web sitesinde oldukça anlaşılır biçimde ayırabiliriz:
82885 / 83667 → Sıvı yağ için kompakt tek hatlı pnömatik pompa
82886 / 83668 → Gres için kompakt tek hatlı pnömatik pompa
Tek hatlı gres sisteminde temel çalışma sırası:
Basınçlı Hava → Pompa İleri Stroku → Ana Hat Basınçlandırma → Tek Hatlı Enjektörler → Yağlama Noktaları
şeklindedir.
Yağlama tamamlandıktan sonra hava beslemesi kaldırılır ve yay pistonu geri getirir.
Ardından:
Yaylı Geri Dönüş → Tahliye Valfi → Ana Hat Basıncının Düşürülmesi → Enjektörlerin Yeniden Hazırlanması
süreci gerçekleşir.
Böylece sistem basınçlandırma → dozajlama → tahliye → yeniden hazırlık çevrimiyle çalışır.
82886/83668 serisi, kontrollü ve periyodik gres yağlamasına ihtiyaç duyulan tek hatlı uygulamalarda değerlendirilebilir:
Grand Yağlama mühendislik ekibi; yağlama noktalarının sayısını, enjektörlerin toplam dozaj ihtiyacını, kullanılacak gres sınıfını, çalışma sıcaklığını, hat uzunluklarını, gerekli basıncı, yağlama çevrim sıklığını ve tesisin basınçlı hava altyapısını birlikte değerlendirir.
Bu verilere göre 82886/83668 pompa, uygun rezervuar kapasitesi, tek hatlı enjektörler, borulama, bağlantı ve kontrol elemanları belirlenerek uygulamaya uygun merkezi gres yağlama sistemi oluşturulur.
