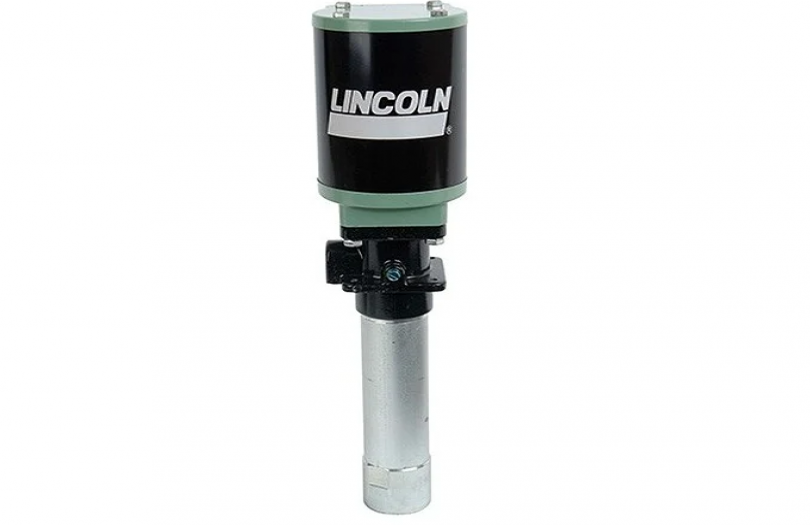

PMV serisi, sıvı yağ ve gres transferi ile merkezi yağlama uygulamalarında kullanılmak üzere tasarlanmış pnömatik tahrikli pistonlu pompalardan oluşur. Farklı basınç oranları, hava motoru seçenekleri ve pompa tüpü konfigürasyonları sayesinde sistemin ihtiyaç duyduğu basınç ve debiye göre uygun çözüm oluşturulabilir.
PMV pompalar; uygun sistem bileşenleriyle progresif, çift hatlı ve tek hatlı yağlama sistemlerinin yağlayıcı beslemesinde değerlendirilebilir.
Seri içerisinde sıvı yağ uygulamalarına yönelik 5:1, 6:1 ve 10:1, gres uygulamalarına yönelik ise 50:1 basınç oranına sahip farklı pompa seçenekleri bulunmaktadır.
Grand Yağlama olarak PMV pompa seçimini; kullanılacak yağlayıcı, gerekli çıkış basıncı, debi ihtiyacı, sistem tipi, basınçlı hava altyapısı ve çalışma koşullarına göre gerçekleştiriyoruz.
PMV pompalar elektrik motoru yerine basınçlı hava ile çalışan hava motoru tarafından tahrik edilir.
Pompa için belirtilen hava besleme basıncı:
2,7–10,3 bar / 40–150 psi
aralığındadır.
Hava motoru ile pompa bölümü arasındaki basınç oranı, giriş hava basıncının yağlayıcı tarafında oluşturabileceği teorik basınç seviyesini belirleyen temel parametrelerden biridir.
Bu nedenle PMV seçiminde tesisin mevcut hava basıncı ve hava kapasitesi de sistem tasarımının bir parçası olarak değerlendirilmelidir.
PMV sıvı yağ pompaları, yüksek debide yağ transferi ve uygun merkezi yağlama uygulamalarında kullanılmak üzere farklı basınç oranlarıyla yapılandırılabilir.
Seride 5:1, 6:1 ve 10:1 seçenekleri bulunmaktadır.
Daha düşük basınç oranına sahip modeller yüksek akış gerektiren uygulamalarda öne çıkarken, 10:1 versiyon daha yüksek çıkış basıncının gerekli olduğu sistemlerde değerlendirilebilir.
PMV 5:1, yüksek sıvı yağ akışının gerekli olduğu uygulamalara yönelik pnömatik pistonlu pompa seçeneğidir.
PMV 6:1, 5:1 versiyona göre daha yüksek basınç oranıyla birlikte yüksek sıvı yağ kapasitesi sunar.
Daha yüksek çıkış basıncının gerekli olduğu sıvı yağ uygulamalarında PMV 10:1 versiyonu değerlendirilebilir.
| Teknik Özellik | PMV 5:1 | PMV 6:1 | PMV 10:1 |
|---|---|---|---|
| Çalışma Prensibi | Pnömatik pistonlu | Pnömatik pistonlu | Pnömatik pistonlu |
| Hava Basıncı | 2,7–10,3 bar | 2,7–10,3 bar | 2,7–10,3 bar |
| Maks. Çalışma Basıncı | 51,7 bar | 62 bar | 103 bar |
| Yağlayıcı | Sıvı yağ | Sıvı yağ | Sıvı yağ |
| Çıkış Sayısı | 1 | 1 | 1 |
| Serbest Akış Debisi | 26,5 L/dk | 26,5 L/dk | 18,4 L/dk |
| Çıkış Miktarı | 110 cm³/çevrim | 195 cm³/çevrim | 118 cm³/çevrim |
| Basınç Oranı | 5:1 | 6:1 | 10:1 |
| Çıkış Bağlantısı | 1/2 NPTF | 1/2 NPTF | 1/2 NPTF |
| Toplam Uzunluk | 442 mm | 480 mm | 443 mm |
PMV gres pompaları, NLGI 1 ve NLGI 2 greslerin yüksek basınç altında sevk edilmesinin gerekli olduğu ağır hizmet uygulamalarına yöneliktir.
Gres pompası seçeneklerinde 3 inç ve 4,25 inç hava motorları bulunur. Her iki yapı da 50:1 basınç oranıyla çalışırken yağlayıcı çıkış kapasiteleri farklıdır.
PMV gres pompaları için maksimum çalışma basıncı:
517 bar
olarak belirtilmektedir.
Bu kapasite; uzun hatların, yüksek karşı basıncın ve yoğun kıvamlı greslerin bulunduğu merkezi yağlama uygulamalarının beslenmesini destekler.
Ancak sistemin tamamındaki hortum, boru, bağlantı, dağıtıcı ve kontrol elemanlarının izin verilen çalışma basınçları ayrıca dikkate alınmalıdır.
3 inç hava motoruna sahip versiyon için:
Farklı yağlayıcı kapasitelerine uygun pompa tüpü uzunlukları sayesinde 15 kg, 54 kg ve 181 kg uygulamalarına yönelik seçenekler bulunmaktadır.
Daha yüksek yağlayıcı çıkış kapasitesinin gerekli olduğu uygulamalarda 4,25 inç hava motorlu versiyon değerlendirilebilir.
Bu versiyon için kaynak verilerde 54 kg ve 181 kg uygulama seçenekleri belirtilmektedir.
| Teknik Özellik | 3″ Hava Motorlu PMV | 4,25″ Hava Motorlu PMV |
|---|---|---|
| Çalışma Prensibi | Pnömatik pistonlu | Pnömatik pistonlu |
| Hava Basıncı | 2,7–10,3 bar | 2,7–10,3 bar |
| Maks. Çalışma Basıncı | 517 bar | 517 bar |
| Yağlayıcı | NLGI 1–2 gres | NLGI 1–2 gres |
| Çıkış Sayısı | 1 | 1 |
| Serbest Akış Debisi | 2753 cm³/dk | 3605 cm³/dk |
| Çıkış Miktarı | 12,8 cm³/çevrim | 24,1 cm³/çevrim |
| Basınç Oranı | 50:1 | 50:1 |
| Çıkış Bağlantısı | 1/4 NPTF | 1/4 NPTF |
| 15 kg Versiyon Uzunluğu | 708 mm | — |
| 54 kg Versiyon Uzunluğu | 924 mm | 926 mm |
| 181 kg Versiyon Uzunluğu | 1089 mm | 1091 mm |
| Avantaj | Sağladığı Fayda |
|---|---|
| Yağ ve Gres Seçenekleri | Farklı yağlayıcıların kullanıldığı uygulamalara uygun pompa seçilmesini sağlar. |
| Pnömatik Tahrik | Basınçlı hava altyapısının bulunduğu tesislerde elektrik motoruna ihtiyaç duymadan çalışmayı sağlar. |
| Farklı Basınç Oranları | İhtiyaç duyulan çıkış basıncı ve debiye göre uygun pompanın seçilmesine olanak verir. |
| 517 Bar’a Kadar Gres Basıncı | Yüksek dirençli ve ağır hizmet tipi gres uygulamalarını destekler. |
| Yüksek Yağ Debisi | Sıvı yağ transferinin yüksek miktarda gerçekleştirildiği uygulamalara uygundur. |
| Farklı Hava Motorları | Gres uygulamalarında gerekli çıkış kapasitesine göre seçim yapılmasını sağlar. |
| Farklı Varil Kapasitelerine Uygunluk | 15, 54 ve 181 kg gibi farklı yağlayıcı kaynaklarıyla sistem oluşturulmasına olanak verir. |
| Modüler Yapı | Uygulamaya göre hava motoru ve pompa konfigürasyonunun belirlenmesini kolaylaştırır. |
| Tek Merkezi Çıkış | Yağlayıcının merkezi hatta veya dağıtım sistemine aktarılmasını sağlar. |
| Ağır Hizmet Uygulamaları | Yüksek yağlayıcı tüketimi ve basınç ihtiyacının bulunduğu sistemlerde kullanılabilir. |
PMV serisi; yağ transferi, gres beslemesi ve merkezi yağlama ihtiyacının bulunduğu farklı endüstriyel uygulamalarda değerlendirilebilir:
| Özellik | PMV Sıvı Yağ | PMV Gres |
|---|---|---|
| Yağlayıcı | Sıvı yağ | NLGI 1–2 gres |
| Basınç Oranı | 5:1 / 6:1 / 10:1 | 50:1 |
| Maks. Basınç | 51,7–103 bar | 517 bar |
| Temel Öncelik | Yüksek sıvı yağ akışı | Yüksek basınçlı gres sevki |
| Çıkış Bağlantısı | 1/2 NPTF | 1/4 NPTF |
| Tahrik | Pnömatik | Pnömatik |
Bu nedenle PMV seçiminde ilk belirlenmesi gereken kriter kullanılacak yağlayıcıdır. Sonrasında gerekli basınç, debi ve yağlayıcı kaynağının kapasitesine göre uygun pompa konfigürasyonu belirlenmelidir.
Gönderdiğiniz sıvı yağ pompası tablosundaki maksimum çalışma basıncı satırında biçim bozukluğu bulunuyor:
Basınç oranları 5:1, 6:1 ve 10:1 olduğundan son satırın PMV 10:1 → 103 bar olması gerektiği açıkça anlaşılıyor. Ürün metnini buna göre düzenledim.
Ayrıca kaynakta geçen “çevrim oranı” terimini “basınç oranı” olarak değiştirdim. 5:1, 6:1, 10:1 ve 50:1 değerleri pnömatik pompada pompa/hava motoru basınç oranını ifade ettiği için web sitesinde bu kullanım teknik olarak daha anlaşılır olacaktır.
Grand Yağlama mühendislik ekibi; kullanılacak yağlayıcıyı, gerekli çıkış basıncını, yağlayıcı tüketimini, sistem tipini, hat uzunluklarını, varil kapasitesini ve tesisin basınçlı hava altyapısını birlikte değerlendirir.
Bu verilere göre uygun PMV modeli, basınç oranı, hava motoru, pompa tüpü, bağlantı ekipmanları ve merkezi yağlama bileşenleri belirlenerek uygulamaya uygun sistem oluşturulur.
