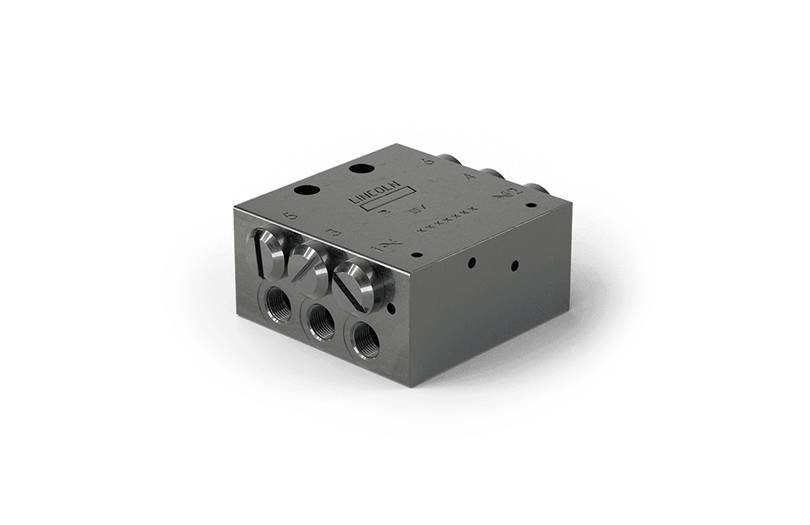

SSV dağıtıcılar, progresif merkezi yağlama sistemlerinde pompadan gelen yağlayıcının önceden belirlenmiş miktarlarda farklı yağlama noktalarına sıralı ve kontrollü şekilde dağıtılmasını sağlayan monoblok progresif dağıtıcılardır.
Tek parça gövde yapısı, yüksek çalışma basıncına dayanımı ve çok sayıda çıkış seçeneği sayesinde SSV dağıtıcılar; iş makinelerinden madencilik ekipmanlarına, üretim makinelerinden ağır sanayi uygulamalarına kadar farklı çalışma koşullarında kullanılabilir.
Grand Yağlama olarak SSV dağıtıcıları; yağlama noktalarının sayısı, ihtiyaç duyulan yağlayıcı miktarı, çalışma basıncı ve çevresel koşullara göre progresif merkezi yağlama sistemlerine entegre ediyoruz.
SSV dağıtıcının çalışma prensibi, gövde içerisinde bulunan pistonların belirli bir sıra içerisinde hareket etmesine dayanır.
Pompadan gelen yağlayıcı dağıtıcıya ulaştığında pistonlar birbirini takip ederek hareket eder ve yağlayıcı belirlenen çıkışlardan yağlama noktalarına iletilir.
Bu progresif çalışma prensibi sayesinde sistem çevriminin takip edilmesi kolaylaşır. Sistemde oluşabilecek bir tıkanıklık veya yüksek karşı basınç piston hareketlerini etkileyebileceğinden, yağlama sistemindeki olası problemlerin tespit edilmesine yardımcı olur.
SSV dağıtıcılar 6 ila 22 çıkışlı farklı konfigürasyonlarla kullanılabilir.
Çok sayıda çıkış seçeneği, tek bir dağıtıcı üzerinden farklı yağlama noktalarının beslenmesine olanak sağlar. Uygun sistem tasarımında çıkışların birleştirilmesiyle belirli yağlama noktalarına gönderilen yağlayıcı miktarı da uygulamanın ihtiyacına göre düzenlenebilir.
Bu yapı, farklı yağlama ihtiyaçlarına sahip makineler için kompakt ve esnek bir merkezi yağlama çözümü oluşturulmasını sağlar.
SSV dağıtıcılar 350 bar’a kadar çalışma basıncına uygun yapıları sayesinde yüksek basınç ve karşı basıncın oluşabileceği progresif yağlama uygulamalarında kullanılabilir.
Dayanıklı monoblok gövde yapısı; titreşim, darbe, kir, toz ve ağır çalışma koşullarının bulunduğu endüstriyel uygulamalarda güvenilir sistem tasarımına katkı sağlar.
SSV dağıtıcının çalışma çevrimi görsel indikatör pini aracılığıyla sahada kontrol edilebilir.
Uygun piston dedektörü kullanıldığında piston hareketi elektriksel sinyale dönüştürülerek kontrol veya otomasyon sistemine aktarılabilir. Böylece dağıtıcının çevrim hareketinin uzaktan izlenmesi ve sistem çalışma durumunun takip edilmesi mümkün hale gelir.
Bu özellik özellikle otomatik arıza takibi ve merkezi sistem kontrolünün gerekli olduğu uygulamalarda önemli avantaj sağlar.
| Avantaj | Sağladığı Fayda |
|---|---|
| Monoblok Gövde Yapısı | Kompakt ve dayanıklı yapı sayesinde zorlu çalışma koşullarında güvenilir kullanım sağlar. |
| Progresif Dağıtım | Yağlayıcının çıkışlara belirli bir çalışma sırası içerisinde kontrollü olarak dağıtılmasını sağlar. |
| 350 Bar’a Kadar Çalışma Basıncı | Yüksek basınç ve karşı basıncın bulunduğu merkezi yağlama uygulamalarında kullanılmasına olanak verir. |
| 6–22 Çıkış Seçeneği | Çok sayıda yağlama noktasına sahip makineler için farklı sistem konfigürasyonları oluşturulmasını sağlar. |
| Kontrollü Yağlayıcı Miktarı | Her piston hareketinde belirli miktarda yağlayıcının dağıtılmasına olanak sağlar. |
| Çıkışların Birleştirilebilmesi | Uygun konfigürasyonda belirli yağlama noktalarına gönderilecek yağlayıcı miktarının artırılmasına imkân verir. |
| Görsel Çalışma Kontrolü | İndikatör pini sayesinde dağıtıcının çalışma çevrimi sahada takip edilebilir. |
| Elektriksel İzleme İmkânı | Piston dedektörü kullanılarak dağıtıcı hareketinin otomasyon sistemi üzerinden takip edilmesine olanak sağlar. |
| Yağ ve Gresle Kullanım | Uygun çalışma koşullarında hem gres hem de sıvı yağ uygulamalarında kullanılabilir. |
| Arıza Tespitini Kolaylaştırır | Progresif çalışma prensibi sayesinde tıkanıklık veya aşırı karşı basınç gibi problemlerin belirlenmesine yardımcı olur. |
| Teknik Özellik | SSV Değeri |
|---|---|
| Çalışma Prensibi | Progresif dağıtıcı |
| Çalışma Sıcaklığı | -40 °C – +200 °C |
| Maksimum Çalışma Basıncı | 350 bar / 5075 psi |
| Gres | NLGI 2’ye kadar |
| Sıvı Yağ | 40 mm²/s ve üzeri viskozite |
| Çıkış Sayısı | 6 – 22 çıkış |
| Standart Çıkış Miktarı | 0,2 cm³/strok |
| Gövde Malzemesi | Siyah krom kaplı çelik / Paslanmaz çelik |
| Giriş Bağlantısı | G1/8 veya 1/8 NPTF |
| Çıkış Bağlantısı | M10 × 1 |
| Minimum Ölçü | 60 × 60 × 30 mm |
| Maksimum Ölçü | 180 × 60 × 30 mm |
| İzleme | Görsel indikatör pini / Opsiyonel piston dedektörü |
SSV dağıtıcılar, özellikle çok sayıda yağlama noktasının kontrollü olarak beslenmesi ve sistem çalışma çevriminin takip edilmesinin önemli olduğu progresif merkezi yağlama uygulamalarında kullanılabilir.
Başlıca kullanım alanları:
SSV dağıtıcı seçiminde yalnızca yağlama noktalarının sayısı yeterli değildir.
Grand Yağlama mühendislik ekibi; her noktanın yağlayıcı ihtiyacını, kullanılacak yağ veya gresin özelliklerini, çalışma sıcaklığını, sistem basıncını, hat uzunluklarını ve oluşabilecek karşı basıncı birlikte değerlendirir.
Bu verilere göre uygun çıkış sayısı, çıkışların birleştirilmesi, borulama yapısı ve sistem izleme ekipmanları belirlenerek uygulamaya özel progresif merkezi yağlama çözümü oluşturulur.
Teknik not: Gönderdiğiniz kaynak tabloda “Çıkış debisi” satırında 0,2 cm³/strok değerinin yanında “Sıvı gresler 0,03–0,10 cm³/strok” ifadesi bulunuyor. Bu ikinci değer, tablonun diğer özellikleriyle uyumsuz göründüğü ve önceki 340 Serisi enjektör verisiyle birebir aynı olduğu için muhtemelen kopyalama hatası. Bu nedenle SSV teknik tablosuna yalnızca 0,2 cm³/strok değerini taşıdım.
