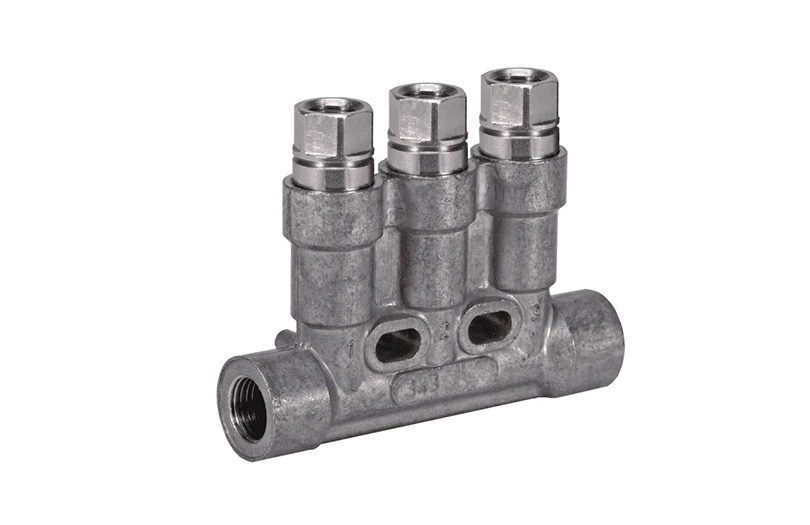

340 Serisi enjektörler, tek hatlı merkezi yağlama sistemlerinde sıvı yağ ve akışkan gresin yağlama noktalarına düşük ve kontrollü miktarlarda iletilmesi amacıyla tasarlanmış kompakt dozajlama elemanlarıdır.
2, 3 ve 5 çıkışlı seçenekleri sayesinde farklı sayıda yağlama noktasına sahip makine ve sistemlere kolaylıkla uyarlanabilir. Uygulamaya göre farklı çıkış miktarlarının seçilebilmesi, her yağlama noktasının ihtiyacına uygun yağlayıcı miktarının belirlenmesine olanak sağlar.
Grand Yağlama olarak 340 Serisi enjektörleri; kullanılacak yağlayıcı, gerekli dozaj miktarı, çalışma basıncı ve makinenin çalışma koşullarını değerlendirerek tek hatlı merkezi yağlama sistemlerine entegre ediyoruz.
Özellikle küçük ve hassas yağlama noktalarında gereğinden fazla yağlayıcı kullanılması hem tüketimi artırabilir hem de makine çalışma koşullarını olumsuz etkileyebilir.
340 Serisi enjektörler, uygulamaya uygun model seçildiğinde her çevrimde düşük miktarda yağlayıcının kontrollü olarak iletilmesini sağlar.
Sıvı yağ uygulamalarında 0,01–0,16 cm³/strok, akışkan gres uygulamalarında ise 0,03–0,10 cm³/strok çıkış seçenekleri sayesinde farklı yağlama ihtiyaçlarına uygun çözümler oluşturulabilir.
340 Serisi, farklı yağlayıcı tipleri için uygun versiyonlarla kullanılabilir.
Sıvı yağ uygulamalarında 20–2000 mm²/s viskozite aralığındaki uygun mineral ve sentetik yağlar, akışkan gres uygulamalarında ise NLGI 000 ve 00 sınıfındaki gresler kullanılabilir.
Yağlayıcı seçimi yapılırken yalnızca viskozite veya NLGI sınıfı değil; çalışma sıcaklığı, sistem basıncı ve yağlayıcının sistem bileşenleriyle uyumluluğu da dikkate alınmalıdır.
340 Serisinin kompakt boyutları, özellikle montaj alanının sınırlı olduğu makinelerde önemli avantaj sağlar.
2, 3 veya 5 çıkış seçeneği sayesinde yağlama noktalarının sayısına göre uygun enjektör konfigürasyonu oluşturulabilir. Quick connector bağlantı seçenekleri de borulama ve montaj işlemlerinin daha pratik gerçekleştirilmesine yardımcı olur.
| Avantaj | Sağladığı Fayda |
|---|---|
| Hassas Yağlayıcı Dozajı | Küçük miktarlardaki yağlayıcının kontrollü şekilde yağlama noktalarına iletilmesini sağlar. |
| Sıvı Yağ ve Akışkan Gres Seçenekleri | Uygun model seçimiyle hem sıvı yağ hem de NLGI 000–00 sınıfındaki akışkan gres uygulamalarına çözüm sunar. |
| 2, 3 ve 5 Çıkış Seçeneği | Farklı sayıda yağlama noktasına sahip makineler için uygun sistem konfigürasyonu oluşturulmasına olanak sağlar. |
| Farklı Dozaj Seçenekleri | Yağlama noktalarının ihtiyacına göre farklı çıkış miktarlarının seçilebilmesini sağlar. |
| Kompakt Tasarım | Sınırlı montaj alanına sahip makinelerde merkezi yağlama sisteminin uygulanmasını kolaylaştırır. |
| Geniş Yağ Viskozitesi Aralığı | Uygun versiyonlarda farklı viskozite değerlerine sahip mineral ve sentetik yağların kullanılmasına olanak verir. |
| Pratik Bağlantı Yapısı | Quick connector seçenekleri hat bağlantılarının ve montaj işlemlerinin kolaylaştırılmasına yardımcı olur. |
| Tek Hatlı Sistem Uyumluluğu | Merkezi bir ana hat üzerinden birden fazla yağlama noktasının kontrollü olarak beslenmesini sağlar. |
| Teknik Özellik | 340 Serisi Değeri |
|---|---|
| Çalışma Prensibi | Tek Hatlı (Single Line) |
| Çalışma Sıcaklığı | -40 °C – +200 °C |
| Çalışma Basıncı | Min. 6 bar / Maks. 80 bar |
| Akışkan Gres | NLGI 000 ve 00 |
| Sıvı Yağ | 20–2000 mm²/s viskozite aralığında uygun mineral ve sentetik yağlar |
| Çıkış Sayısı | 2, 3 veya 5 |
| Sıvı Yağ Çıkış Miktarı | 0,01–0,16 cm³/strok |
| Akışkan Gres Çıkış Miktarı | 0,03–0,10 cm³/strok |
| Sıvı Yağ Versiyonu Malzemesi | Çinko döküm / Pirinç |
| Akışkan Gres Versiyonu Malzemesi | Nikel kaplı pirinç |
| Giriş Bağlantısı | M10 × 1 |
| Çıkış Bağlantısı | Ø 2,5 veya Ø 4 mm quick connector |
| Minimum Ölçü | 48 × 53 × 15 mm |
| Maksimum Ölçü | 99 × 58 × 15 mm |
340 Serisi enjektörler özellikle düşük miktarda ve kontrollü yağlayıcı beslemesinin gerekli olduğu küçük ve orta ölçekli makine uygulamalarında değerlendirilebilir.
Başlıca kullanım alanları arasında takım tezgâhları, CNC makineleri, üretim ve montaj hatları, tekstil makineleri, paketleme ekipmanları, küçük konveyör sistemleri ve genel endüstriyel makine uygulamaları yer alabilir.
Tek hatlı yağlama sistemlerinde doğru enjektör seçimi yalnızca çıkış sayısına göre yapılmamalıdır.
Grand Yağlama mühendislik ekibi; yağlama noktalarının tüketimini, yağlayıcı tipini ve viskozitesini, çalışma sıcaklığını, sistem basıncını ve gerekli çevrim sıklığını birlikte değerlendirerek uygun 340 Serisi enjektör ve dozaj seçimini gerçekleştirir.
